Расходомерами называются приборы, которые предназначены для измерения расхода веществ, протекающих в единицу времени через сечение потока (например, это может быть сечение трубопровода). При этом если такое устройство снабжено счетчиком, то это уже счетчик-расходомер и его назначение не только измерить объем расхода, но и измерить количество вещества.

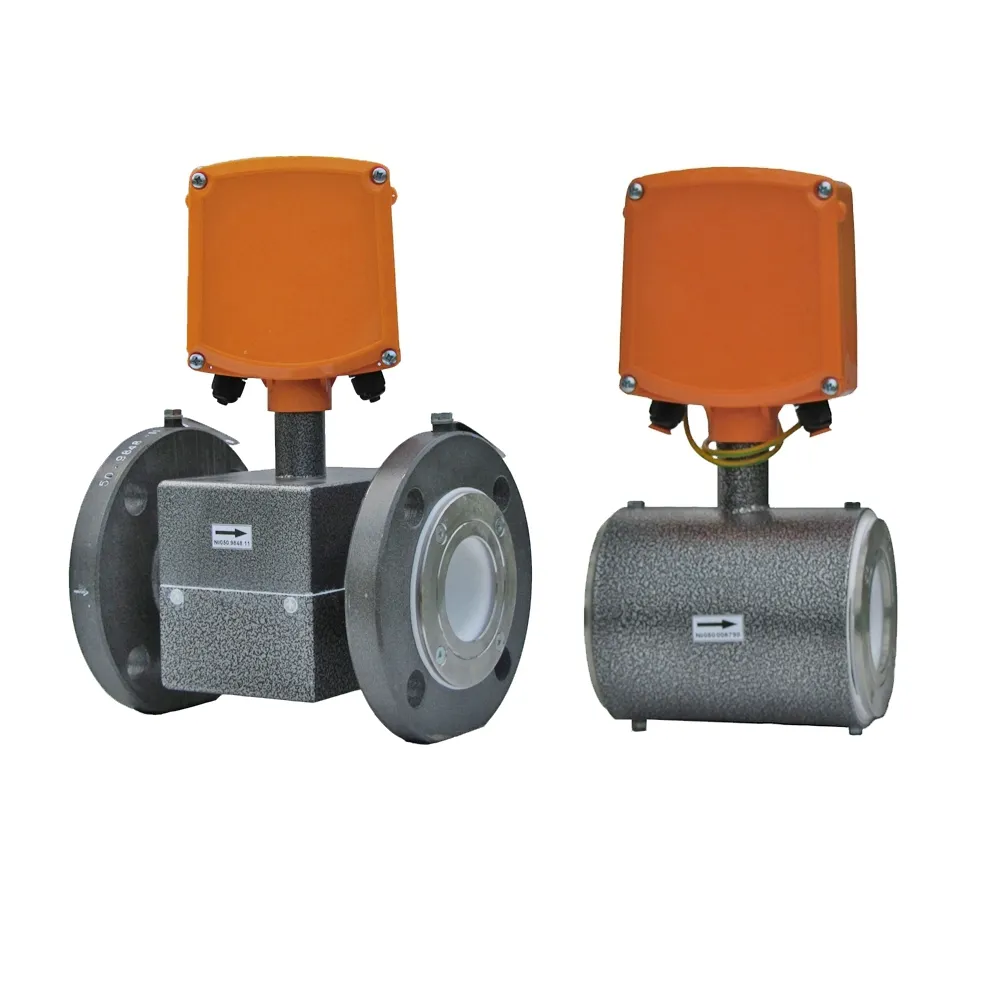

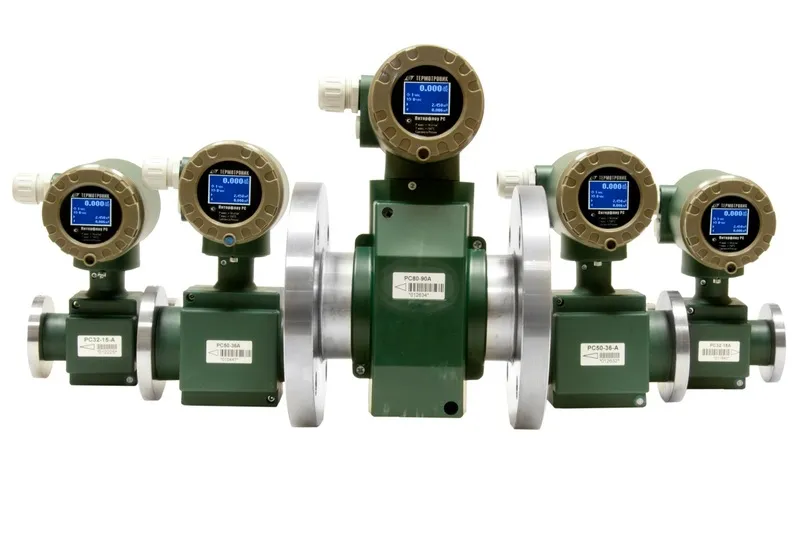

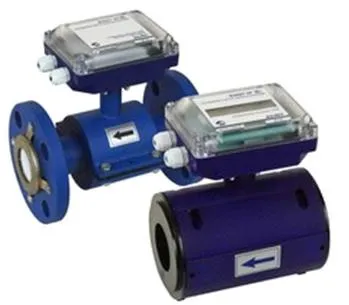

Электромагнитный расходомер
Применяется такое устройство измерения с 40-х годов прошлого столетия. Его преимущества:
- отсутствует гидродинамическое сопротивление;
- отсутствуют подвижные части в конструкции;
- точность проводимых измерений;
- быстродействие.
Работа прибора основана на законе Фарадея: законе электромагнитной индукции. В качестве проводника выступает токопроводящая жидкость.
Одной из его особенностей является активное применение в пищевой промышленности. Это возможно за счет того, что электромагнитный расходомер можно чистить от загрязнений без демонтажа с конструкции.
Из недостатков можно выделить периодическое забивание металлического мусора, который может быть в потоке. Для этого, иногда можно выключать расходомер. В этом случае магнитная система больше не удерживает металлические частицы, и они перестают засорять трубопровод.
Ультразвуковой расходомер
Используются такие приборы с 1960-х годов. Иногда их называют акустическими расходомерами. Акустические сенсоры устройства поочередно передают и принимают сигналы. Находятся они по диагонали друг от друга. Объемный расход рассчитывается, как разница во времени, возникающая от прохождения сигнала в обе стороны, которая прямо пропорциональна усредненному значению скорости потока. Особенностью метода является тот факт, что сигнал сенсора движется быстрее по течению потока, и медленнее против течения.
Электромагнитные и ультразвуковые расходомеры, цена на изделия
Расходомер, цена которого зависит от вида устройства и его назначения, используется в коммунальных, пищевых, химических предприятиях, в зависимости от свойств жидкостей и технических характеристик устройств.
Например, ультразвуковой расходомер РУС-1М может применяться для учета нефтепродуктов, в то время, как электромагнитные расходомеры применяются для работы с жидкостями с удельной электропроводностью от 0,001 до 10 См/м.
