Интеллектуальный клапанный позиционер KOSO KGP5000

В наличии

По запросу

Описание
Характеристики

Интеллектуальные клапанные позиционеры серии KGP5000 предназначены для управления и позиционирования регулирующих и контрольных клапанов в соответствии с сигналом 4-20 мА от системы управления или исполнительного устройства более высокого уровня.

Интеллектуальные клапанные позиционеры серии KGP5000 предназначены для применения во взрывоопасных зонах класса 1 и 2, категорий IIA, IIB и IIC (классификация — см. ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011) в соответствии с присвоенной маркировкой взрывозащиты, инструкциями изготовителя по монтажу и эксплуатации и другими нормативными документами, регламентирующими применение оборудования во взрывоопасных зонах.

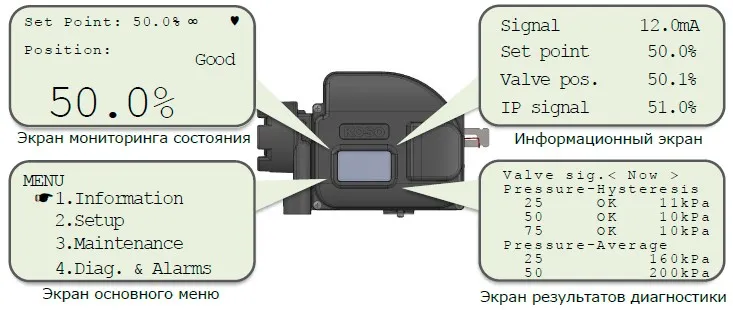

Широкоэкранный дисплей и удобная «полная автонастройка»

Локальный пользовательский интерфейс с большим графическим LCD сам по себе позволяет осуществлять все операции: установку, настройку, мониторинг состояния, запуск диагностики и т.д.

Функция «полной автонастройки» может автоматически установить точки нуля и пролета, и выбрать оптимальные параметры ПИД-регулирования.

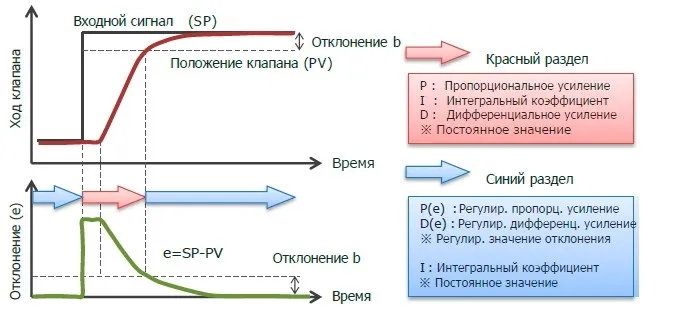

Стабильное управление клапаном с упреждающим регулированием

Усовершенствованное ПИД-регулирование подбирает параметры согласно с размером и направлением отклонений.

Есть подходящие уставки ПИД-параметров для линейных и поворотных приводов.

Функции диагностики и оповещений для снижения затрат на ремонт

Онлайн-диагностика клапанов позволяет перейти с аварийных ремонтов на профилактическое обслуживание через мониторинг состояния.

Полный ход	Время воздействия высоких температур	Время регулирования при мал. % открытия
Кол-во раз смены направления	Время воздействия низких температур	Испытания частичного хода

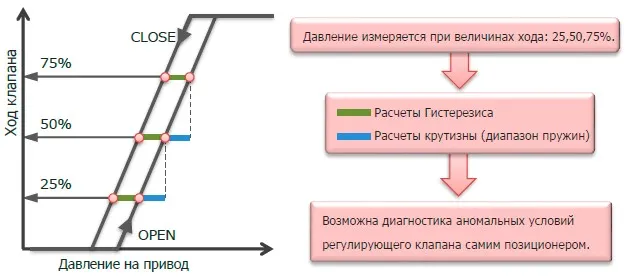

Автономная диагностика для проверки состояния регулирующего клапана датчиками давления. Концепция диагностики с упрощенными цифровыми подписями клапана.

«Всё-в-одном» для сокращения хлопот, связанных с учетом запасов

Поддержка последней версии «HART7» (Только модель KGP5003)
Встроенный датчик положения (Только модель KGP5003)
Подходит для приводов как с одинарным, так и с двойным действием, через переключение режима с помощью реле управления

Крепление к нескольким видам и типам приводов

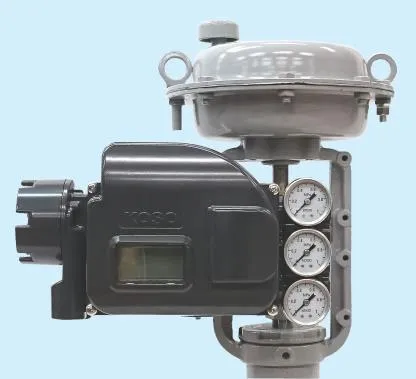

Линейный привод

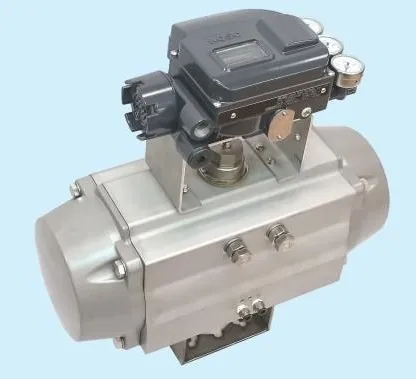

Поворотный привод

Спецификации

Входной сигнал	4~20мА пост.тока Разделенный диапазон по заказу	Модель KGP5000: Предельное напряжение 8.6В пост.тока @20мА (Входное сопротивление 430Ω) (Версия электроники: 1.0.0 и выше)
		Модель KGP5003: Предельное напряжение 9.6В пост.тока @20мА (Входное сопротивление 480Ω) (Версия электроники: 1.0.0 и выше)
Характеристика передачи	Линейная / равно-% / QO / настраиваемая (19 точек)
Выход датчика положения ※Только KGP5003	4~20мА пост.тока. Напряжение питания 17~31В пост.тока. Сигнал опасности ※ согласно NAMUR043
Крепление	Линейные / поворотные приводы согласно IEC60534-6, VDI/VDE3845
Диапазон хода	Линейный Поворотный	12~250мм ※ Ход свыше 250мм со специальным узлом 40~100°
Действие	Одинарное / Двойное ※ Реле управления только при прямом действии
Входное давление	140~800кПа
Корпус	Оболочка Код степени защиты Пневмосоединения Электросоединения Монтажная резьба Взрывозащита	Алюминий (литье под давлением) акриловое покрытие IP66 (Единая структура) Rc1/4 или 1/4NPT G1/2, 1/2NPT или M20x1.5 4xM8, Φ50-4xM6 Exd IIC T6
Вес	3.0кг (без блока датчиков давления) 3.3кг (с блоком датчиков давления)
Диапазон рабочих температур	Без взрывозащиты TIIS взрывобезопасного типа CCC (NEPSI) взрывобезопасного типа KOSHA взрывобезопасного типа IECEx взрывобезопасного типа ATEX взрывобезопасного типа ТР ТС 012/2011		-40~+80℃ -20~+60℃ -40~+70℃ -20~+60℃ -40~+70℃ -40~+70℃ -40~+70℃
Диапазон рабочей влажности	5~95％R.H. (несконденсированные пары)

Потребление воздуха	Одинарное действие	до 6Нℓ/мин при 140кПа, до 9Nℓ/мин при 300кПа ※при 50%-положении полного хода
	Двойное действие	до 16Нℓ/мин при 400кПа, до 20Нℓ/мин при 550кПа ※при сбаланс. давлении (70% от давления питания)
Макс. производительность		165Нℓ/мин при 140кПа, 290Нℓ/мин при 300кПа, 370Нℓ/мин при 400кПа, 500Нℓ/мин при 550кПа
Точность	Контроль положения		Выход датчика положения
	Линейность: ±1.2%F.S. Гистерезис: 0.7%F.S.		±1.0%F.S. 0.5%F.S.
Разрешительные документы	Пыле и влаго-защита — Код защиты		IP66 (No. AK 50363732 0001, AK 50448750 0001)
	Взрывозащита — TIIS		Ex d IIC T6 Gb (No. TC22443X)
	CCC (NEPSI)		Ex d IIC T6 Gb (No. GYJ17.1027X)
	KOSHA		Ex d IIC T6 (No. 17-AV4BO-0350X)
	IECEx		Ex db IIC T6 Gb (No. IECEx DEK 17.0037X)
	ATEX		II 2 G Ex db IIC T6 Gb (No. DEKRA 17ATEX0076 X)
	ТР ТС 012/2011		1Ex db IIC T6 Gb X
	HART коммуникация ※Только KGP5003		HART7
	Маркировка CE		EMC директива (2014/30/EU) RoHS директива (2011/65/EU)
